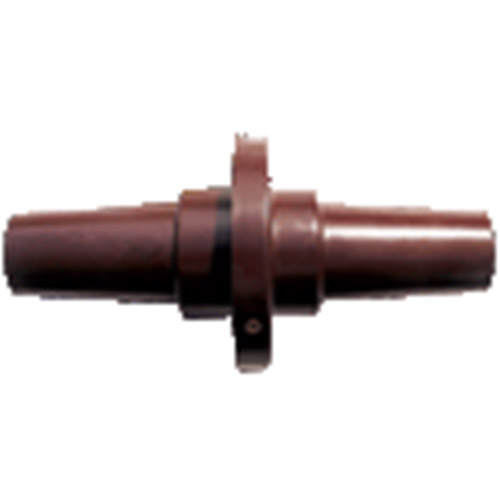

R-E1/1-B歐式雙通標準穿牆管
適用範圍：
R-E1/1-B 歐式雙通標準穿牆套管在電纜分支線路中起到母線的作用，廣泛應用於歐式電纜分支箱、環網開關櫃中，結構更趨合理科學，采用高質量絕緣材料製作，有效地保證電纜頭安全可靠運行。穿牆式套管接頭中間部分4個螺孔為固定孔，側麵兩個M4螺孔為三相集中式帶電顯示器的傳感器引出線端子。隻要其中任一個M4螺孔與對應的三相集中式帶電顯示器接線端子相連即可。
使用條件和環境：
使用環境溫度：-40～65℃
周圍空氣應不受腐蝕性或可燃氣體、水蒸氣等的汙染
無經常性的劇烈震動
電氣性能:
| 項目 | 技術參數 |
| 係統額定電壓 | 10KV |
| 產品額定電壓 | 8.7/15KV |
| 額定電流 | 630A |
| 額定頻率 | 50HZ |
| 額定短時耐受電流及持續時間 | 20KA,2s，2次 |
| 額定峰值耐受電流 | 50KA |
| 工頻耐受電壓 | 45KV,1min |
| 局部放電試驗 | ≤10PC/15KV |
| 雷電衝擊耐受電壓 | 105KV(1.2/50μA±10次） |
| 直流耐受電壓 | 52KV(負極性15min) |
| 注：該產品符合IEEE std 386 標準，設計規範符合 IEC 60502:2 標準，試驗要求符合IEC 60502:4 標準，試驗方法符合IEC 61442 標準。 | |
主要包裝:
| 序號 | 項目 | 序號 | 項目 |
| 1 | 歐式雙通標準穿牆套管本體 | 3 | 安裝說明書 |
| 2 | 接地線 | 4 | 檢驗報告 |
